Die Steuerung der Geschwindigkeit eines 300 -W -gebürsteten DC -Motors ist in vielen Anwendungen ein entscheidender Aspekt, sei es in Industriemaschinen, Robotik oder Automobilsystemen. Als vertrauenswürdiger 300 -W -DC -Motorlieferant verstehe ich, wie wichtig es ist, zuverlässige Geschwindigkeitskontrolllösungen bereitzustellen, um die verschiedenen Kundenbedürfnisse zu erfüllen. In diesem Blog werde ich einige wirksame Methoden und Überlegungen zur Steuerung der Geschwindigkeit eines 300 -W -DC -Motors teilen.
Verständnis der Grundlagen von gebürsteten DC -Motoren
Bevor Sie sich mit den Geschwindigkeitsregelungsmethoden befassen, ist es wichtig, ein grundlegendes Verständnis dafür zu haben, wie gebürstete DC -Motoren funktionieren. Ein gebürsteter DC -Motor besteht aus einem Stator (dem stationären Teil) und einem Rotor (dem rotierenden Teil). Der Stator enthält dauerhafte Magnete oder Elektromagnette, die ein Magnetfeld erzeugen, während der Rotor eine Drehspule hat, die sich in diesem Magnetfeld dreht. Wenn ein elektrischer Strom auf die Rotorspule aufgetragen wird, erzeugt er eine Magnetkraft, die mit dem Magnetfeld des Stators interagiert, wodurch sich der Rotor dreht.
Die Geschwindigkeit eines gebürsteten Gleichstrommotors wird hauptsächlich durch zwei Faktoren bestimmt: die angelegte Spannung und die Last am Motor. Gemäß den Geschwindigkeits-Torque-Eigenschaften des Motors nimmt die Geschwindigkeit des Motors mit zunehmendem Last ab. Um die Geschwindigkeit eines 300 -W -DC -Motors zu steuern, müssen wir daher entweder die angelegte Spannung oder die Last manipulieren.
Methoden der Geschwindigkeitskontrolle
1. Spannungsregelung
Eine der häufigsten und unkompliziertesten Methoden zur Steuerung der Geschwindigkeit eines gebürsteten DC -Motors ist die Einstellung der angelegten Spannung. Gemäß der Geschwindigkeitsgleichung des Motors ist die Geschwindigkeit eines Gleichstrommotors direkt proportional zur angelegten Spannung. Durch Erhöhen oder Verringern der Spannung können wir daher die Geschwindigkeit des Motors erhöhen oder verringern.
Es gibt verschiedene Möglichkeiten, die Spannungsregelung zu implementieren:
- Widerstandsspannungsteiler: Dies ist die einfachste Methode der Spannungsregelung. Ein variabler Widerstand ist in Reihe mit dem Motor angeschlossen, und durch Einstellen des Widerstands kann die Spannung über den Motor variiert werden. Diese Methode ist jedoch ineffizient, da die überschüssige Spannung als Wärme im Widerstand gelöst wird.
- Linearspannungsregler: Ein linearer Spannungsregler kann verwendet werden, um dem Motor eine stabile und einstellbare Spannung bereitzustellen. Diese Methode ist effizienter als der Widerstandsspannungsteiler, hat jedoch aufgrund des Spannungsabfalls über den Regler immer noch einige Stromverluste.
- Spannungsregler umschalten: Ein Schaltspannungsregler, z. B. ein Buck -Wandler oder einen Boost -Wandler, ist eine effizientere Möglichkeit, die Spannung zu steuern. Diese Regulierungsbehörden verwenden einen Switching -Transistor, um die Eingangsspannung schnell ein- und auszuschalten, und indem der Arbeitszyklus des Schalters gesteuert wird, kann die durchschnittliche Ausgangsspannung eingestellt werden.
2. Modulation der Pulsbreite (PWM)
Die Pulsbreitenmodulation (PWM) ist eine weitere beliebte Methode zur Geschwindigkeitsregelung für gebürstete DC -Motoren. Anstatt die Spannung kontinuierlich zu variieren, bewirkt PWM, indem der Motor schnell auf und aus einer Hochfrequenz ein- und ausgeschaltet wird. Die durchschnittliche Spannung, die auf den Motor angewendet wird, wird durch den Arbeitszyklus des PWM-Signals bestimmt, nämlich das Verhältnis der pünktlichen Zeit zum Gesamtdauer des Signals.
Wenn das PWM -Signal beispielsweise einen Arbeitszyklus von 50%hat, ist der Motor für die Hälfte der Zeit und ausgeschaltet für die andere Hälfte. Daher beträgt die durchschnittliche Spannung auf den Motor die Hälfte der Versorgungsspannung. Durch Einstellen des Arbeitszyklus kann die durchschnittliche Spannung und damit die Geschwindigkeit des Motors gesteuert werden.
PWM hat mehrere Vorteile gegenüber herkömmlichen Spannungssteuermethoden. Es ist effizienter, weil es aufgrund des Spannungsabfalls über einen Widerstand oder einen Regler keine Stromverluste gibt. Es bietet auch eine reibungslosere Geschwindigkeitssteuerung und kann das hörbare Geräusch des Motors verringern.
3. Field Flux Control
Neben der Spannungsregelung und PWM kann die Geschwindigkeit eines gebürsteten Gleichstrommotors auch durch Einstellen des Feldflusses gesteuert werden. Der Feldfluss ist das vom Stator erzeugte Magnetfeld, und indem die Festigkeit des Feldflusses geändert wird, kann die Geschwindigkeit des Motors variiert werden.
Es gibt zwei Möglichkeiten, die Feldflusskontrolle zu implementieren:
- Shunt -Feldkontrolle: In einem Shunt-Wund-DC-Motor ist die Feldwicklung parallel mit der Ankerwicklung verbunden. Durch Einstellen des Widerstands im Feldkreis kann der Strom, der durch die Feldwicklung fließt, variiert werden, was wiederum den Feldfluss und die Geschwindigkeit des Motors verändert.
- Serienfeldkontrolle: In einem dc-Motor mit der Serie ist die Feldwicklung in Reihe mit der Ankerwicklung verbunden. Durch Einsetzen eines variablen Widerstands in den Feldkreis kann der Strom, der durch die Feldwicklung fließt, eingestellt und die Geschwindigkeit des Motors gesteuert werden.
Die Feldflussregelung wird jedoch nicht so häufig wie Spannungsregelung oder PWM verwendet, da sie einige Einschränkungen aufweist. Es kann nur für einen begrenzten Bereich der Geschwindigkeitsregelung verwendet werden und kann auch die Drehmomenteigenschaften des Motors beeinflussen.
Überlegungen zur Geschwindigkeitskontrolle
1. Motorbewertung
Bei der Auswahl einer Geschwindigkeitsregelmethode für einen 300 -W -DC -Motor ist es wichtig, die Bewertung des Motors zu berücksichtigen. Die Spannung, den Strom und die Leistungsstufe des Motors bestimmen die maximale Spannung und den Strom, die auf den Motor angelegt werden können. Daher sollte die Geschwindigkeitskontrollmethode in der Lage sein, die erforderliche Spannung und den erforderlichen Strom innerhalb der Bewertungen des Motors bereitzustellen.
2. Lasteigenschaften
Die Lasteigenschaften der Anwendung spielen auch eine wichtige Rolle bei der Geschwindigkeitskontrolle. Unterschiedliche Lasten haben unterschiedliche Drehmomentanforderungen, und die Geschwindigkeitsregelungsmethode sollte in der Lage sein, das erforderliche Drehmoment für die gewünschte Geschwindigkeit zu liefern. Beispielsweise kann eine Hochtorque-Last eine leistungsfähigere Geschwindigkeitskontrollmethode erfordern, z. B. einen Hochstrom-PWM-Controller.
3. Effizienz
Effizienz ist eine weitere wichtige Überlegung bei der Auswahl einer Geschwindigkeitsregelungsmethode. Eine effizientere Geschwindigkeitskontrollmethode kann den Stromverbrauch und die Wärmeerzeugung des Motors verringern, wodurch die Gesamtleistung und Zuverlässigkeit des Systems verbessert werden kann. Daher werden Methoden wie PWM- und Schaltspannungsregulatoren im Allgemeinen gegenüber Widerstandsspannungsteilern und linearen Spannungsregulatoren bevorzugt.
4. Kosten
Die Kosten sind auch ein Faktor bei der Auswahl einer Geschwindigkeitskontrollmethode. Unterschiedliche Geschwindigkeitsregelungsmethoden haben unterschiedliche Kosten, und die Auswahl der Methode sollte auf den spezifischen Anforderungen und dem Budget der Anwendung basieren. Beispielsweise kann ein einfacher Widerstandsspannungsteiler eine kostengünstige Lösung für eine Anwendung mit geringer Leistung sein, während ein fortschrittlicherer PWM-Controller für eine Hochleistungs- und Hochleistungsanwendung erforderlich sein kann.
Unser Produktangebot

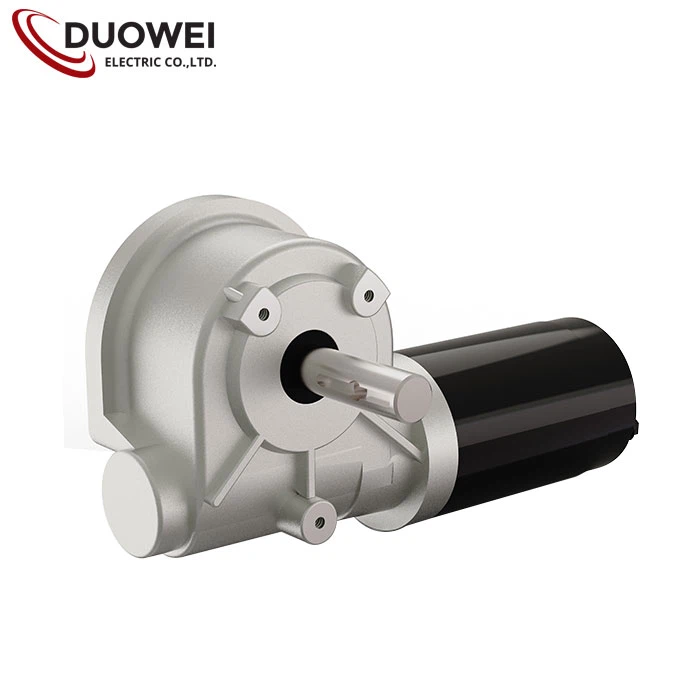

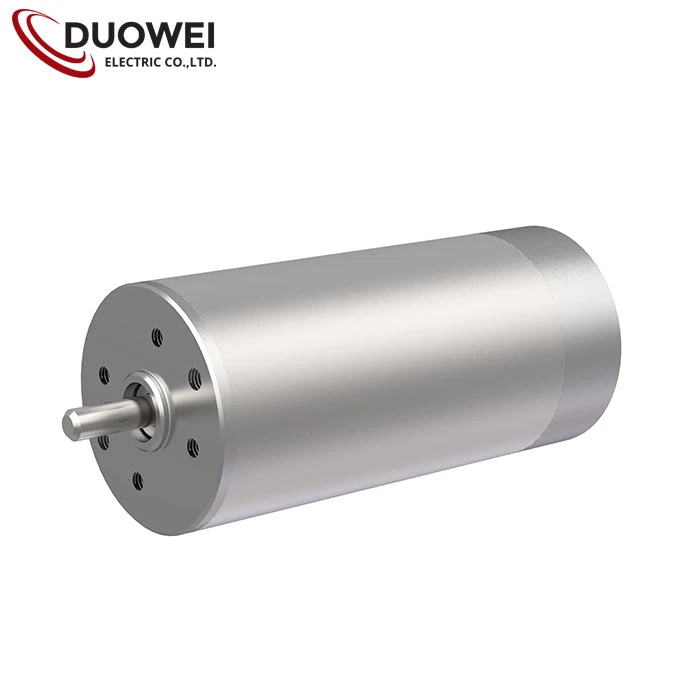

Als 300 -W -DC -Motorlieferant bieten wir eine breite Palette von Motoren mit unterschiedlichen Spezifikationen und Funktionen an, um verschiedene Anwendungsanforderungen zu erfüllen. Unsere Motoren beinhalten24 -V -DC -Motor gebürstetAnwesend12 -V -DC -Motor gebürstet, UndHoher Drehmoment gebürstet DC Motor. Wir bieten auch maßgeschneiderte Speed Control -Lösungen, um sicherzustellen, dass unsere Kunden die beste Leistung von unseren Motoren erzielen können.
Wenn Sie an unseren Produkten interessiert sind oder weitere Informationen zur Geschwindigkeitskontrolle für gebürstete DC -Motoren benötigen, können Sie uns gerne kontaktieren. Unser erfahrenes Verkaufsteam hilft Ihnen gerne bei Ihren Beschaffungsbedürfnissen und bietet Ihnen professionelle Beratung und Unterstützung.
Abschluss
Die Steuerung der Geschwindigkeit eines 300 -W -DC -Motors ist eine komplexe, aber erreichbare Aufgabe. Durch das Verständnis der grundlegenden Prinzipien von gebürsteten DC -Motoren und den verschiedenen Methoden der Geschwindigkeitskontrolle können wir die am besten geeignete Methode für unsere spezifische Anwendung auswählen. Bei der Auswahl einer Geschwindigkeitskontrollmethode ist es wichtig, Faktoren wie Motorbewertung, Lasteigenschaften, Effizienz und Kosten zu berücksichtigen. Als 300-W-Zulieferer von DC Motor sind wir bestrebt, unseren Kunden qualitativ hochwertige Motoren und maßgeschneiderte Speed Control-Lösungen zur Verfügung zu stellen. Kontaktieren Sie uns noch heute, um Ihren Beschaffungsprozess zu beginnen und die Vorteile unserer Produkte zu erleben.
Referenzen
- Fitzgerald, AE, Kingsley, C. & Umans, SD (2003). Elektrische Maschinerie (6. Aufl.). McGraw-Hill.
- Chapman, SJ (2012). Grundlagen für elektrische Maschinen (5. Aufl.). McGraw-Hill.
- Dorf, RC & Bishop, RH (2011). Moderne Steuerungssysteme (12. Aufl.). Pearson.
